meged

slides/cours_10.md

+---
+title: "Piles et files d'attente"
+date: "2021-12-08"
+patat:
+  eval:
+    tai:
+      command: fish
+      fragment: false
+      replace: true
+    ccc:
+      command: fish
+      fragment: false
+      replace: true
+  images:
+    backend: auto
+...
+
+# La liste chaînée et pile (1/N)
+
+## Structure de données
+
+* Chaque élément de la liste contient:
+    1. une valeur,
+    2. un pointeur vers le prochain élément.
+* La pile est un pointeur vers le premier élément.
+
+![Un exemple de liste chaînée.](figs/Singly-linked-list.svg){width=80%}
+
+# La liste chaînée et pile (2/N)
+
+## Une pile-liste-chaînée
+
+```C
+typedef struct _element {
+    int data;
+    struct _element *next;
+} element;
+typedef element* stack;
+```
+
+## Fonctionnalités?
+
+. . .
+
+```C
+void stack_create(stack *s); // *s = NULL;
+void stack_destroy(stack *s);
+void stack_push(stack *s, int val);
+void stack_pop(stack *s, int *val);
+void stack_peek(stack s, int *val);
+bool stack_is_empty(stack s); // reutrn NULL == stack;
+```
+
+# La liste chaînée et pile (3/N)
+
+## Empiler? (faire un dessin)
+
+. . .
+
+```C
+
+
+
+
+
+
+
+```
+
+## Empiler? (le code ensemble)
+
+. . .
+
+```C
+void stack_push(stack *s, int val) {
+    element *elem = malloc(sizeof(*elem));
+    elem->data = val;
+    elem->next = *stack;
+    stack = elem;
+}
+```
+
+# La liste chaînée et pile (4/N)
+
+## Jeter un oeil? (faire un dessin)
+
+. . .
+
+```C
+
+
+
+
+
+
+
+```
+
+## Jeter un oeil? (le code ensemble)
+
+. . .
+
+```C
+void stack_peek(stack s, int *val) {
+    *val = s->data;
+}
+```
+
+# La liste chaînée et pile (5/N)
+
+## Dépiler? (faire un dessin)
+
+. . .
+
+```C
+
+
+
+
+
+
+
+```
+
+## Dépiler? (le code ensemble)
+
+. . .
+
+```C
+void stack_pop(stack *s, int *val) {
+    stack_peek(*s, val);
+    element *tmp = *s;
+    *s = (*s)->next;
+    free(tmp);
+    return val;
+}
+```
+
+# La liste chaînée et pile (6/N)
+
+## Détruire? (faire un dessin)
+
+. . .
+
+```C
+
+
+
+
+
+
+
+```
+
+## Détruire? (le code ensemble)
+
+. . .
+
+```C
+void stack_destroy(stack *s) {
+    while (!stack_is_empty(*s)) {
+        int val = stack_pop(s);
+    }
+}
+```
+
+# La file d'attente (1/N)
+
+* Structure de données abstraite permettant le stockage d'éléments.
+* *FIFO*: First In First Out, ou première entrée première sortie.
+* Analogue de la vie "réelle"":
+    * File à un guichet,
+    * Serveur d'impressions,
+    * Mémoire tampon, ...
+
+## Fonctionnalités
+
+ . . .
+
+* Enfiler, ajouter un élément à la fin de la file.
+* Défiler, extraire un élément au devant de la file.
+* Tester si la file est vide.
+
+. . .
+
+* Lire l'élément de la fin de la file.
+* Lire l'élément du devant de la file.
+* Créer une liste vide.
+* Détruire une liste vide.
+
+# La file d'attente (2/N)
+
+## Implémentation possible
+
+* La structure file, contient un pointeur vers la tête et un vers la queue.
+* Entre les deux, les éléments sont stockés dans une liste chaînée (comme une
+  pile).
+
+![Illustration d'une file
+d'attente.](figs/fig_queue_representation.png)
+
+## Structure de données en C?
+
+. . .
+
+```C
+txpedef struct _element {  // Elément de liste
+   int data;
+   struct _element* next;
+} element;
+
+typedef struct _queue {    // File d'attente:
+   element* head;  //    tête de file d'attente
+   element* tail;  //    queue de file d'attente
+} queue;
+```
+
+# Fonctionnalités d'une file d'attente (gitlab)
+
+## Creation et consultations
+
+. . .
+
+```C
+void queue_init(queue *fa); // head = tail = NULL
+bool queue_is_empty(queue fa); // fa.head == fa.tail == NULL
+int queue_tail(queue fa); // return fa.head->data
+int queue_head(queue fa); // return fa.tail->data
+```
+
+## Manipulations et destruction
+
+. . .
+
+```C
+void queue_enqueue(queue *fa, int val); // adds an element before the tail
+int queue_dequeue(queue *fa); // removes the head and returns stored value
+void queue_destroy(queue *fa); // dequeues everything into oblivion
+```
+
+# Enfilage
+
+## Deux cas différents:
+
+1. La file est vide (faire un dessin):
+
+. . .
+
+![Insertion dans une file d'attente
+vide.](./figs/fig_empty_queue_insert.png){width=40%}
+
+2. La file n'est pas vide (faire un dessin):
+
+. . .
+
+![Insertion dans une file d'attente
+non-vide.](./figs/fig_non_empty_queue_insert.png){width=70%}
+
+# Enfilage
+
+## Live (implémentation)
+
+. . .
+
+```C
+
+```
+
+
+
+
+# Défilage
+
+## Trois cas différents
+

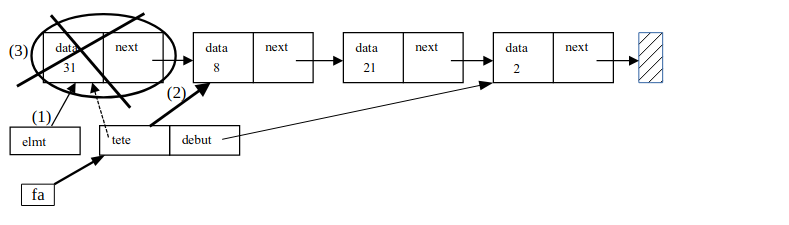

+1. La file a plus d'un élément (faire un dessin):
+
+. . .
+
+![Extraction d'une file d'attente](./figs/fig_queue_extract.png){width=80%}
+
+2. La file un seul élément (faire un dessin):
+
+. . .
+
+![Extraction d'une file d'attente de longueur 1.](./figs/fig_queue_extract_one.svg){width=25%}
+
+
+3. La file est vide (problème)
+
+# Défilage
+
+## Live (implémentation)
+
+. . .
+
+```C
+
+```
+
+# Destruction
+
+## Comment on faire la désallocation?
+
+. . .
+
+On défile jusqu'à ce que la file soit vide!
+
+# Complexité
+
+## Quelle sont les complexité de:
+
+* Enfiler?
+
+. . .
+
+* Dépiler?
+
+. . .
+
+* Détruire?
+
+. . .
+
+* Est vide?
+
+
+# Implémentation alternative
+
+## Comment implémenter la file auterment?
+
+. . .
+
+* Données stockées dans un tableau;
+* Tableau de taille connue à la compilation ou pas (reallouable);
+* `head` et `tail` seraient les indices du tableau;
+* `capacity` seraient la capacité maximale;
+
+. . .
+
+## Structure de données
+
+```C
+typedef struct _queue {
+    int *data;
+    int head, tail, capacity;
+} queue;
+```
+
+# File basée sur un tableau
+
+* Initialisation?
+
+. . .
+
+```C
+
+
+
+
+```
+
+* Est vide?
+
+. . .
+
+```C
+
+
+
+
+```
+
+
+* Empiler?
+
+. . .
+
+```C
+
+
+
+
+```
+
+* Dépiler?
+
+. . .
+
+```C
+
+
+
+
+```
+
+# Complexité
+
+## Quelle sont les complexité de:
+
+* Initialisation?
+
+. . .
+
+```C
+
+
+
+
+```
+
+* Est vide?
+
+. . .
+
+```C
+
+```
+
+
+* Empiler?
+
+. . .
+
+```C
+
+
+
+
+```
+
+* Dépiler?
+
+. . .
+
+```C
+
+
+
+
+```
+
+
+# File basée sur un tableau (git)
+
+* Créons le squelette et `Makefile` ensemble.
+
+. . .
+
+* Créons quelques issues et assignons les!
+
+

slides/cours_9.md

@@ -507,267 +507,3 @@ bool evaluate(char *postfix, double *val) { // init stack
 }
 ```

-# La liste chaînée et pile (1/N)
-
-## Structure de données
-
-* Chaque élément de la liste contient:
-    1. une valeur,
-    2. un pointeur vers le prochain élément.
-* La pile est un pointeur vers le premier élément.
-
-![Un exemple de liste chaînée.](figs/Singly-linked-list.svg){width=80%}
-
-# La liste chaînée et pile (2/N)
-
-## Une pile-liste-chaînée
-
-```C
-typedef struct _element {
-    int data;
-    struct _element *next;
-} element;
-typedef element* stack;
-```
-
-## Fonctionnalités?
-
-. . .
-
-```C
-void stack_create(stack *s); // *s = NULL;
-void stack_destroy(stack *s);
-void stack_push(stack *s, int val);
-void stack_pop(stack *s, int *val);
-void stack_peek(stack s, int *val);
-bool stack_is_empty(stack s); // reutrn NULL == stack;
-```
-
-# La liste chaînée et pile (3/N)
-
-## Empiler? (faire un dessin)
-
-. . .
-
-```C
-
-
-
-
-
-
-
-```
-
-## Empiler? (le code ensemble)
-
-. . .
-
-```C
-void stack_push(stack *s, int val) {
-    element *elem = malloc(sizeof(*elem));
-    elem->data = val;
-    elem->next = *stack;
-    stack = elem;
-}
-```
-
-# La liste chaînée et pile (4/N)
-
-## Jeter un oeil? (faire un dessin)
-
-. . .
-
-```C
-
-
-
-
-
-
-
-```
-
-## Jeter un oeil? (le code ensemble)
-
-. . .
-
-```C
-void stack_peek(stack s, int *val) {
-    *val = s->data;
-}
-```
-
-# La liste chaînée et pile (5/N)
-
-## Dépiler? (faire un dessin)
-
-. . .
-
-```C
-
-
-
-
-
-
-
-```
-
-## Dépiler? (le code ensemble)
-
-. . .
-
-```C
-void stack_pop(stack *s, int *val) {
-    stack_peek(*s, val);
-    element *tmp = *s;
-    *s = (*s)->next;
-    free(tmp);
-    return val;
-}
-```
-
-# La liste chaînée et pile (6/N)
-
-## Détruire? (faire un dessin)
-
-. . .
-
-```C
-
-
-
-
-
-
-
-```
-
-## Détruire? (le code ensemble)
-
-. . .
-
-```C
-void stack_destroy(stack *s) {
-    while (!stack_is_empty(*s)) {
-        int val = stack_pop(s);
-    }
-}
-```
-
-# La file d'attente (1/N)
-
-* Structure de données abstraite permettant le stockage d'éléments.
-* *FIFO*: First In First Out, ou première entrée première sortie.
-* Analogue de la vie "réelle"":
-    * File à un guichet,
-    * Serveur d'impressions,
-    * Mémoire tampon, ...
-
-## Fonctionnalités
-
- . . .
-
-* Enfiler, ajouter un élément à la fin de la file.
-* Défiler, extraire un élément au devant de la file.
-* Tester si la file est vide.
-
-. . .
-
-* Lire l'élément de la fin de la file.
-* Lire l'élément du devant de la file.
-* Créer une liste vide.
-* Détruire une liste vide.
-
-# La file d'attente (2/N)
-
-## Implémentation possible
-
-* La structure file, contient un pointeur vers la tête et un vers la queue.
-* Entre les deux, les éléments sont stockés dans une liste chaînée (comme une
-  pile).
-
-![Illustration d'une file
-d'attente.](figs/fig_queue_representation.png)
-
-## Structure de données en C?
-
-. . .
-
-```C
-txpedef struct _element {  // Elément de liste
-   int data;
-   struct _element* next;
-} element;
-
-typedef struct _queue {    // File d'attente:
-   element* head;  //    tête de file d'attente
-   element* tail;  //    queue de file d'attente
-} queue;
-```
-
-# Fonctionnalités d'une file d'attente (gitlab)
-
-## Creation et consultations
-
-. . .
-
-```C
-void queue_init(queue *fa); // head = tail = NULL
-bool queue_is_empty(queue fa); // checks if queue is empty
-int queue_tail(queue fa); // returns the value of the tail
-int queue_head(queue fa); // returns the value of the head
-```
-
-## Manipulations et destruction
-
-. . .
-
-```C
-void queue_enqueue(queue *fa, int val); // adds an element before the tail
-int queue_dequeue(queue *fa); // removes the head and returns stored value
-void queue_destroy(queue *fa); // dequeues everything into oblivion
-```
-
-# Enfilage
-
-## Deux cas différents:
-
-1. La file est vide (faire un dessin):
-
-. . .
-
-![Insertion dans une file d'attente
-vide.](./figs/fig_empty_queue_insert.png){width=40%}
-
-2. La file n'est pas vide (faire un dessin):
-
-. . .
-
-![Insertion dans une file d'attente
-non-vide.](./figs/fig_non_empty_queue_insert.png){width=70%}
-
-# Défilage
-
-## Trois cas différents
-
-. . .
-
-1. La file est vide (problème).
-2. La file a plus d'un élément (faire un dessin)
-
-. . .
-
-![Extraction d'une file d'attente.](./figs/fig_queue_extract.png)
-
-3. La file a un seul élément (faire un dessin)
-
-Si la file d'attente n'avait qu'un seul élément, alors il faudrait mettre le pointeur `fa-­>debut` à `NULL`.
-Dans ce cas, à la suite du point (3), le pointeur `fa-­>tete` se retrouve à `NULL`. On doit donc ajouter l'instruction :
-
-```C
-    if (NULL == fa­>tete) {
-       fa­>debut = NULL;
-    }
-```

slides/figs/fig_queue_extract_one.svg

+<?xml version="1.0" encoding="UTF-8" standalone="no"?>
+<!-- Created with Inkscape (http://www.inkscape.org/) -->
+
+<svg
+   width="71.796646mm"
+   height="55.054691mm"
+   viewBox="0 0 71.796646 55.054692"
+   version="1.1"
+   id="svg26163"
+   inkscape:version="1.1.1 (3bf5ae0d25, 2021-09-20, custom)"
+   sodipodi:docname="fig_queue_extract_one.svg"
+   xmlns:inkscape="http://www.inkscape.org/namespaces/inkscape"
+   xmlns:sodipodi="http://sodipodi.sourceforge.net/DTD/sodipodi-0.dtd"
+   xmlns="http://www.w3.org/2000/svg"
+   xmlns:svg="http://www.w3.org/2000/svg">
+  <sodipodi:namedview
+     id="namedview26165"
+     pagecolor="#ffffff"
+     bordercolor="#666666"
+     borderopacity="1.0"
+     inkscape:pageshadow="2"
+     inkscape:pageopacity="0.0"
+     inkscape:pagecheckerboard="0"
+     inkscape:document-units="mm"
+     showgrid="false"
+     fit-margin-top="0"
+     fit-margin-left="0"
+     fit-margin-right="0"
+     fit-margin-bottom="0"
+     inkscape:zoom="1.2953002"
+     inkscape:cx="183.35518"
+     inkscape:cy="147.84217"
+     inkscape:window-width="1920"
+     inkscape:window-height="1080"
+     inkscape:window-x="0"
+     inkscape:window-y="0"
+     inkscape:window-maximized="1"
+     inkscape:current-layer="layer1" />
+  <defs
+     id="defs26160">
+    <marker
+       style="overflow:visible"
+       id="Arrow2Lend"
+       refX="0"
+       refY="0"
+       orient="auto"
+       inkscape:stockid="Arrow2Lend"
+       inkscape:isstock="true">
+      <path
+         transform="matrix(-1.1,0,0,-1.1,-1.1,0)"
+         d="M 8.7185878,4.0337352 -2.2072895,0.01601326 8.7185884,-4.0017078 c -1.7454984,2.3720609 -1.7354408,5.6174519 -6e-7,8.035443 z"
+         style="fill:context-stroke;fill-rule:evenodd;stroke:context-stroke;stroke-width:0.625;stroke-linejoin:round"
+         id="path8989" />
+    </marker>
+    <marker
+       style="overflow:visible"
+       id="Arrow2Lend-7"
+       refX="0"
+       refY="0"
+       orient="auto"
+       inkscape:stockid="Arrow2Lend"
+       inkscape:isstock="true">
+      <path
+         transform="matrix(-1.1,0,0,-1.1,-1.1,0)"
+         d="M 8.7185878,4.0337352 -2.2072895,0.01601326 8.7185884,-4.0017078 c -1.7454984,2.3720609 -1.7354408,5.6174519 -6e-7,8.035443 z"
+         style="fill:context-stroke;fill-rule:evenodd;stroke:context-stroke;stroke-width:0.625;stroke-linejoin:round"
+         id="path8989-5" />
+    </marker>
+    <marker
+       style="overflow:visible"
+       id="Arrow2Lend-7-3"
+       refX="0"
+       refY="0"
+       orient="auto"
+       inkscape:stockid="Arrow2Lend"
+       inkscape:isstock="true">
+      <path
+         transform="matrix(-1.1,0,0,-1.1,-1.1,0)"
+         d="M 8.7185878,4.0337352 -2.2072895,0.01601326 8.7185884,-4.0017078 c -1.7454984,2.3720609 -1.7354408,5.6174519 -6e-7,8.035443 z"
+         style="fill:context-stroke;fill-rule:evenodd;stroke:context-stroke;stroke-width:0.625;stroke-linejoin:round"
+         id="path8989-5-6" />
+    </marker>
+    <marker
+       style="overflow:visible"
+       id="Arrow2Lend-7-2"
+       refX="0"
+       refY="0"
+       orient="auto"
+       inkscape:stockid="Arrow2Lend"
+       inkscape:isstock="true">
+      <path
+         transform="matrix(-1.1,0,0,-1.1,-1.1,0)"
+         d="M 8.7185878,4.0337352 -2.2072895,0.01601326 8.7185884,-4.0017078 c -1.7454984,2.3720609 -1.7354408,5.6174519 -6e-7,8.035443 z"
+         style="fill:context-stroke;fill-rule:evenodd;stroke:context-stroke;stroke-width:0.625;stroke-linejoin:round"
+         id="path8989-5-9" />
+    </marker>
+    <marker
+       style="overflow:visible"
+       id="Arrow2Lend-7-27"
+       refX="0"
+       refY="0"
+       orient="auto"
+       inkscape:stockid="Arrow2Lend"
+       inkscape:isstock="true">
+      <path
+         transform="matrix(-1.1,0,0,-1.1,-1.1,0)"
+         d="M 8.7185878,4.0337352 -2.2072895,0.01601326 8.7185884,-4.0017078 c -1.7454984,2.3720609 -1.7354408,5.6174519 -6e-7,8.035443 z"
+         style="fill:context-stroke;fill-rule:evenodd;stroke:context-stroke;stroke-width:0.625;stroke-linejoin:round"
+         id="path8989-5-0" />
+    </marker>
+  </defs>
+  <g
+     inkscape:label="Layer 1"
+     inkscape:groupmode="layer"
+     id="layer1"
+     transform="translate(-38.04528,-128.39909)">
+    <g
+       id="g27567">
+      <rect
+         style="fill:#ffffff;stroke:#000000;stroke-width:1;stroke-opacity:1"
+         id="rect849"
+         width="32.000549"
+         height="13.894769"
+         x="61.211033"
+         y="163.60229" />
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+         d="m 77.211308,163.81338 v 13.47261"
+         id="path986" />
+      <text
+         xml:space="preserve"
+         style="font-style:normal;font-weight:normal;font-size:3.52777px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none;stroke-width:0.264583"
+         x="63.648254"
+         y="167.44313"
+         id="text3270"><tspan
+           sodipodi:role="line"
+           id="tspan3268"
+           x="63.648254"
+           y="167.44313"
+           style="stroke-width:0.264583">data</tspan></text>
+      <text
+         xml:space="preserve"
+         style="font-style:normal;font-weight:normal;font-size:3.52777px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none;stroke-width:0.264583"
+         x="80.402161"
+         y="167.34151"
+         id="text3270-3"><tspan
+           sodipodi:role="line"
+           id="tspan3268-6"
+           x="80.402161"
+           y="167.34151"
+           style="stroke-width:0.264583">next</tspan></text>
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1;marker-end:url(#Arrow2Lend)"
+         d="M 90.506705,170.55434 H 101.39839"
+         id="path8966" />
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1;marker-end:url(#Arrow2Lend-7)"
+         d="m 57.156648,151.19704 9.957227,11.4829"
+         id="path8966-3"
+         sodipodi:nodetypes="cc" />
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1;marker-end:url(#Arrow2Lend-7-3)"
+         d="m 57.070207,134.41304 13.529066,8.95621"
+         id="path8966-3-0"
+         sodipodi:nodetypes="cc" />
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583;stroke-linecap:butt;stroke-linejoin:miter;stroke-miterlimit:4;stroke-dasharray:0.529167, 0.264583;stroke-dashoffset:0;stroke-opacity:1;marker-end:url(#Arrow2Lend-7-2)"
+         d="m 79.884799,151.13428 -8.461285,11.75329"
+         id="path8966-3-1"
+         sodipodi:nodetypes="cc" />
+      <path
+         style="fill:none;stroke:#000000;stroke-width:0.264583;stroke-linecap:butt;stroke-linejoin:miter;stroke-miterlimit:4;stroke-dasharray:0.529167, 0.264583;stroke-dashoffset:0;stroke-opacity:1;marker-end:url(#Arrow2Lend-7-27)"
+         d="m 99.450797,151.13241 -25.53153,11.89643"
+         id="path8966-3-9"
+         sodipodi:nodetypes="cc" />
+      <g
+         id="g19539"
+         transform="matrix(0.26458333,0,0,0.26458333,50.232802,175.83868)">
+        <g
+           id="g14281"
+           transform="translate(-30.526542,-27.424011)">
+          <rect
+             style="fill:#ffffff;stroke:#000000;stroke-width:1.5;stroke-miterlimit:4;stroke-dasharray:none;stroke-opacity:1"
+             id="rect9442"
+             width="71.481941"
+             height="28.485205"
+             x="-14.786533"
+             y="-94.194954" />
+          <text
+             xml:space="preserve"
+             style="font-style:normal;font-weight:normal;font-size:13.3333px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none"
+             x="5.6842546"
+             y="-74.981659"
+             id="text11594"><tspan
+               sodipodi:role="line"
+               id="tspan11592"
+               x="5.6842546"
+               y="-74.981659">elmt</tspan></text>
+        </g>
+      </g>
+      <g
+         id="g19533"
+         transform="matrix(0.26458333,0,0,0.26458333,50.232802,175.83868)">
+        <rect
+           style="fill:#ffffff;stroke:#000000;stroke-width:1.5;stroke-miterlimit:4;stroke-dasharray:none;stroke-opacity:1"
+           id="rect14815"
+           width="139.78581"
+           height="29.670931"
+           x="76.975639"
+           y="-122.71912" />
+        <text
+           xml:space="preserve"
+           style="font-style:normal;font-weight:normal;font-size:13.3333px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none"
+           x="90.747475"
+           y="-103.29707"
+           id="text16175"><tspan
+             sodipodi:role="line"
+             id="tspan16173"
+             x="90.747475"
+             y="-103.29707">tete</tspan></text>
+        <text
+           xml:space="preserve"
+           style="font-style:normal;font-weight:normal;font-size:13.3333px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none"
+           x="167.53326"
+           y="-102.91296"
+           id="text16175-5"><tspan
+             sodipodi:role="line"
+             id="tspan16173-6"
+             x="167.53326"
+             y="-102.91296">debut</tspan></text>
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="m 146.86855,-122.04171 v 28.316121"
+           id="path17624" />
+      </g>
+      <g
+         id="g24610"
+         transform="matrix(0.26458333,0,0,0.26458333,50.232802,175.83868)">
+        <rect
+           style="fill:#ffffff;stroke:#000000;stroke-width:1;stroke-miterlimit:4;stroke-dasharray:none;stroke-dashoffset:0;stroke-opacity:1"
+           id="rect20383"
+           width="33.501225"
+           height="22.229925"
+           x="-7.6590633"
+           y="-178.79926" />
+        <text
+           xml:space="preserve"
+           style="font-style:normal;font-weight:normal;font-size:13.3333px;line-height:1.25;font-family:sans-serif;fill:#000000;fill-opacity:1;stroke:none"
+           x="3.1117313"
+           y="-162.71361"
+           id="text21875"><tspan
+             sodipodi:role="line"
+             id="tspan21873"
+             x="3.1117313"
+             y="-162.71361">fa</tspan></text>
+      </g>
+      <g
+         id="g25290"
+         transform="matrix(0.26458333,0,0,0.26458333,50.232802,175.83868)">
+        <rect
+           style="fill:#ffffff;stroke:#000000;stroke-width:3.77953;stroke-opacity:1"
+           id="rect9338"
+           width="25.912838"
+           height="48.277096"
+           x="197.49173"
+           y="-44.128456" />
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="m 198.44004,-28.851968 13.81444,-13.814444"
+           id="path25192" />
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="m 198.16174,-17.266685 24.00548,-24.005477"
+           id="path25194" />
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="m 198.02184,-6.705438 25.33761,-25.337608"
+           id="path25198" />
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="M 197.49173,4.1486397 223.4456,-21.805234"
+           id="path25200" />
+        <path
+           style="fill:none;stroke:#000000;stroke-width:1px;stroke-linecap:butt;stroke-linejoin:miter;stroke-opacity:1"
+           d="M 208.19521,4.2844338 223.75226,-11.272625"
+           id="path25202" />
+      </g>
+    </g>
+    <path
+       style="fill:none;stroke:#000000;stroke-width:1;stroke-linecap:butt;stroke-linejoin:miter;stroke-miterlimit:4;stroke-dasharray:none;stroke-opacity:1"
+       d="m 57.951433,161.18156 40.25922,21.83269"
+       id="path27602" />
+    <path
+       style="fill:none;stroke:#000000;stroke-width:1;stroke-linecap:butt;stroke-linejoin:miter;stroke-miterlimit:4;stroke-dasharray:none;stroke-opacity:1"
+       d="m 98.210653,161.18156 -40.25922,21.83269"
+       id="path27602-6" />
+  </g>
+</svg>
